白山S11变压器厂

　　S11变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz，三相***大额定容量2500kVA(单相***大额定容量833kVA，一般不推荐使用单相变压器)，可在户内(外)使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，***高日平均温度30℃，***高年平均温度20℃，相对湿度不超过90%(环境温度25℃)，海拔高度不超过1000m。

　　S11变压器设计更加先进，结构更加优化，空载损耗进一步降低，节能效果更加显著。 S11全密封油浸式变压器线圈采用高强度漆包线(或纸包线)卷绕，圆筒式(或饼式)结构，安匝分布均匀，绝缘结构合理，具有很高的抗短路能力。铁芯采用优质高牌号取向冷轧硅钢片，叠片形式为圆形三级接缝叠片结构,改善了磁路结构。对产品绝缘结构进行了一些局部改进，扩大了高压圆筒式绕组的应用范围,改变了高压和低压绕组端面的有效支撑。

　　S11变压器执行标准

　　1.GB1094 电力变压器

　　2.JB/T 3837 型号编制办法

　　3.GB/T6451-2008 三相油浸式电力变压器技术参数和要求

　　S11变压器特点

　　1、 铁芯：采用三相三柱式内外框卷制结构，心柱为多级阶梯圆形截面;铁芯卷制后经真空退火去除应力，槽形弯折夹件，拉螺杆拉紧器身，铁芯表面涂刷专用胶，保证铁芯不变形、不生锈。

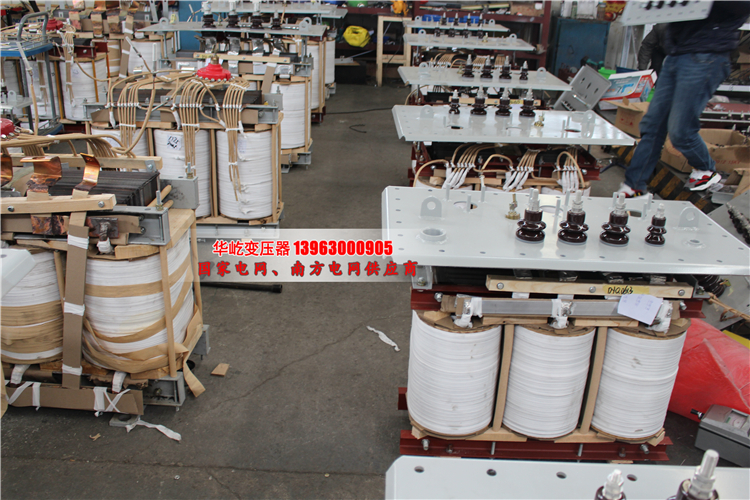

　　2、 绕组及器身：低压绕组为1—6根导线并绕的四层或双层圆筒式(500KVA及以下)或螺旋式(630KVA及以上)绕组，导线均采用无氧铜拉制。高低压绕组层间绝缘为菱格点胶纸，高压绕组轴向油道及高低压间主空道油隙为撑条帘结构，铁轭绝缘与梯形垫块合为一体，使器身均匀受压。器身采用新型吊板定位结构，纵向和横向定位，确保器身稳固不位移。

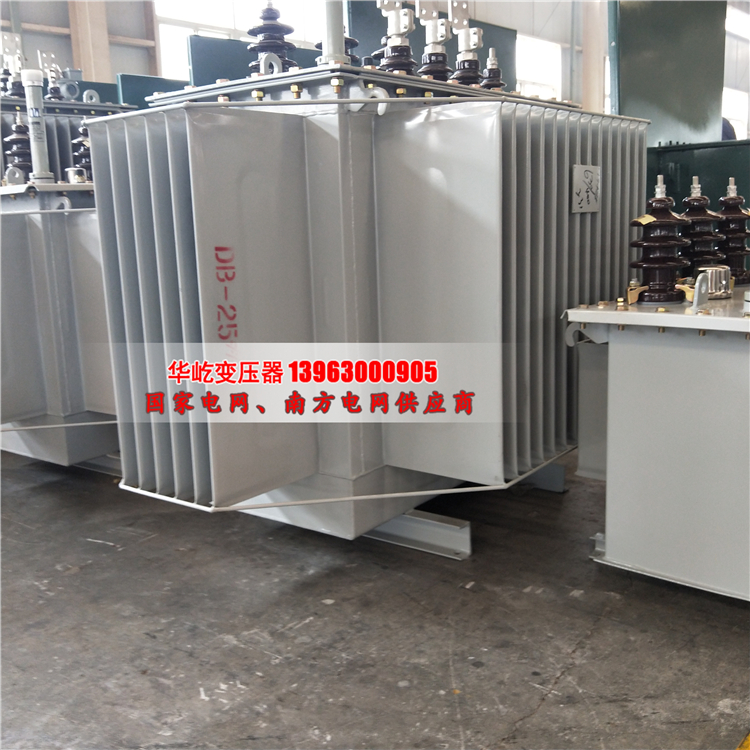

　　3、 油箱：采用波纹油箱，密封式结构，不漏油，免维护。

华屹变压器制造有限公司是专业的白山变压器厂家,生产白山s11油浸式变压器,白山scb10干式变压器,白山非晶合金变压器,白山矿用变压器等,本公司技术力量雄厚,工艺装备先进,检测手段齐全,交货及时迅速,欢迎咨询订购！咨询热线：0635-8419998/150-6955-1988
